Cos’è il Ciclo Frigorifero?
Il ciclo frigorifero si basa sui fenomeni di compressione ed espansione di Gas Frigogeni: Gas generatori di freddo che circolano nel chiller per sottrarre calore ad un fluido vettore (normalmente acqua) e fornire un effetto refrigerante all’esterno.
Il processo nella sua interezza permette di cedere freddo all’ambiente esterno.
Le componenti fondamentali del chiller sono: il condensatore, l’evaporatore ed il compressore.
Importante distinzione da fare quando si parla di chiller è quella relativa al fluido utilizzato nella fase di condensazione del gas.
- dispositivi raffreddati ad aria, in cui il sistema di ventilazione è deputato al raffreddamento ottimale del gas frigogeno
- dispositivi raffreddati ad acqua, in cui la funzione di raffreddamento è svolta da uno scambiatore ad acqua.
Il fluido termovettore raffreddato dal chiller viene utilizzato per:
- Condizionamento d’aria: L’acqua refrigerata viene fatta circolare in un impianto di climatizzazione o attraverso un’UTA (Unità di Trattamento Aria) che raffredda l’aria negli edifici.
- Raffreddamento industriale: Il fluido refrigerato viene utilizzato per raffreddare macchinari, processi industriali o prodotti in diversi settori industriali.
- Altri usi: I chiller possono essere utilizzati anche per applicazioni specifiche come la refrigerazione di data center, piste di pattinaggio sul ghiaccio e impianti di processo.
D: Cos’è esattamente il ciclo frigorifero?
R: Il ciclo frigorifero è un processo termodinamico che permette di trasferire calore da un ambiente freddo a uno caldo, utilizzando un fluido refrigerante che circola in un sistema chiuso. Questo principio è alla base del funzionamento di frigoriferi, condizionatori e pompe di calore. In pratica, “pompa” il calore da dove non lo vogliamo (l’interno del frigo o la stanza da raffreddare) a dove non ci crea problemi (l’esterno o l’ambiente da riscaldare).
D: Come funziona in parole semplici?
R: Immagina un fluido speciale (il refrigerante) che cambia stato (da liquido a gas e viceversa) mentre assorbe e rilascia calore. Il ciclo si compone di quattro fasi principali:
1. **Compressione:** Il refrigerante, in forma di gas a bassa pressione, viene compresso, aumentando la sua temperatura.
2. **Condensazione:** Il gas caldo rilascia calore all’esterno e si trasforma in liquido.
3. **Espansione:** Il liquido passa attraverso una valvola che ne riduce la pressione e la temperatura.
4. **Evaporazione:** Il liquido freddo assorbe calore dall’ambiente interno, trasformandosi di nuovo in gas e raffreddando l’ambiente.
D: Quali sono le applicazioni principali del ciclo frigorifero?
R: Le applicazioni sono molteplici:
* **Refrigerazione:** Conservazione di alimenti in frigoriferi e congelatori.
* **Condizionamento:** Raffrescamento di ambienti domestici, uffici, automobili.
* **Pompe di calore:** Riscaldamento di edifici e produzione di acqua calda sanitaria.
* **Processi industriali:** Raffreddamento di macchinari e processi chimici.
D: Quali sono i vantaggi di utilizzare il ciclo frigorifero?
R: Il ciclo frigorifero offre diversi vantaggi:
* **Efficienza:** Permette di trasferire calore in modo efficiente, consumando meno energia rispetto ad altri sistemi.
* **Versatilità:** Può essere utilizzato per raffreddare, riscaldare e deumidificare.
* **Controllo preciso della temperatura:** Permette di mantenere una temperatura costante nell’ambiente desiderato.

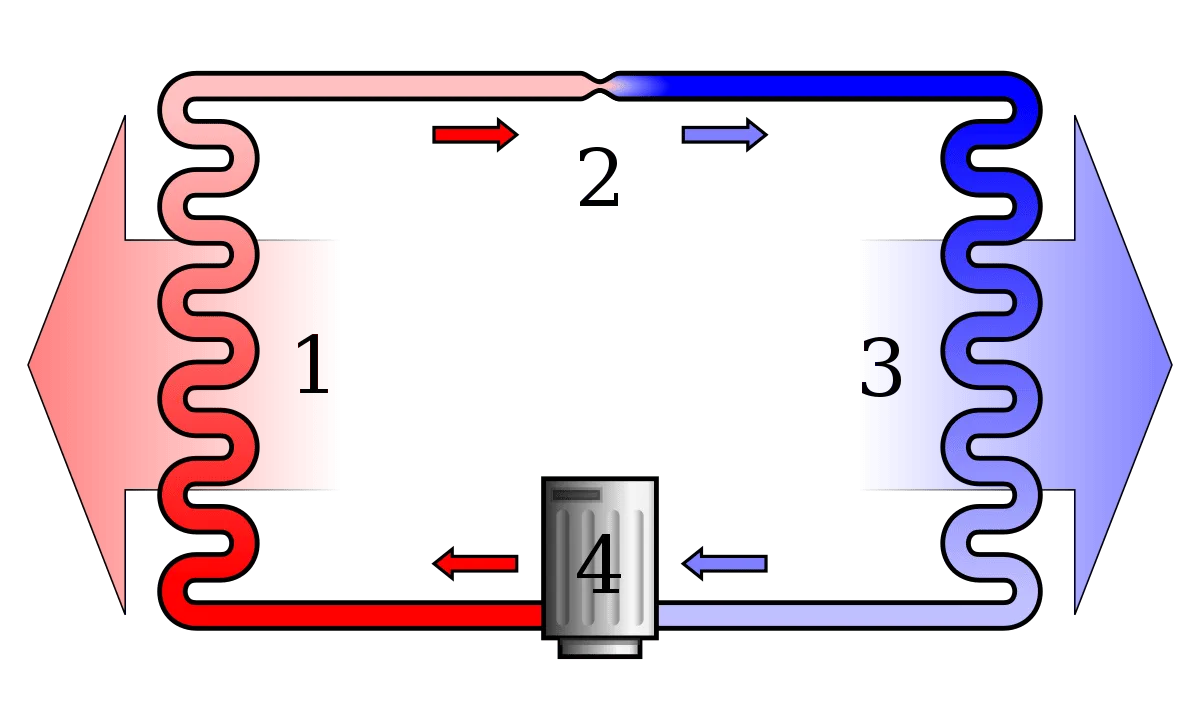

Legenda elementi:
- Batteria del condensatore (scambiatore di calore lato caldo, gas raffredda e liquefa)
- Dispositivo di dosaggio (il liquido si espande e si raffredda)
- Batteria evaporante (scambiatore di calore lato freddo, il liquido vaporizza e si riscalda)
- Compressore (il gas viene compresso e si riscalda)
Legenda colori:
- Rosso = gas ad alta pressione e altissima temperatura
- Rosa = liquido ad alta pressione e alta temperatura
- Blu = liquido a bassa pressione e temperatura molto bassa
- Azzurro = Gas a bassa pressione e bassa temperatura
